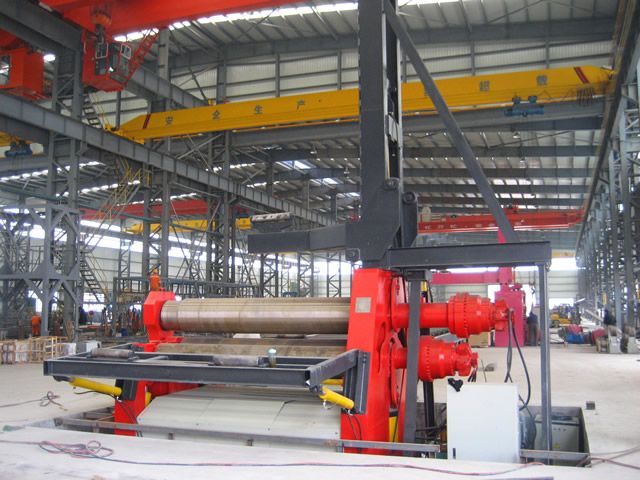

50MM四輥弧線卷板機

機械式四輥弧線卷板機結構型式為四輥形式，上、下輥位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，下輥?zhàn)餍�轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。

四輥卷板機結構型式四輥式，上輥為主傳動，通過減速機、十字滑塊聯軸器與上輥相連，為卷制板材提供扭矩；下輥?zhàn)鞔怪鄙�降運動，四輥卷板機通過減速機蝸桿蝸輪(傘齒輪)付絲母絲桿付而獲得，以便夾緊板材，為機械傳動；四輥卷板機在下輥的兩側設有側輥并沿著機架導軌作傾斜運動，通過絲母絲桿蝸桿蝸輪(或傘齒輪)付傳動；四根工作輥全部采用滾動軸承。四輥卷板機的優點是四輥卷板機一次上料能完成板料兩端的預變及卷制筒形，弧形工作，還可以對金屬板料進行一定的整形和校平工作，有直接預彎，省事、省料之功效，同步精度高，電機功率小，維修方便。
